体育馆看台设计

发布时间:2018-07-03作者:来源:浏览次数:2689

一、体育馆简介

体育馆是指配备有专门设备而能够进行球类、室内田径、冰上运动、体操(技巧) 、武术、拳击、击剑、举重、摔跤、柔道等项目或多项室内竞技比赛和训练的体育建筑。主要由比赛和练习场地、开台和 辅助用房及设施组成。体育馆根据比赛场地的功能可分为综合体育馆和专项体育馆,不设观众看台及相应用房的体育馆也 称为训练房。

1)体育馆建筑等级划分:


等级

主要使用要求

特级

举办亚运会、奥运会及世界级比赛主场

甲级

举办全国性和单项国际比赛

乙级

举办地区性和全国单项比赛

丙级

举办地方性、群众性运动会


2)体育馆看台规模(观众数量)设计


城市规模

100万人口以上城市

50-100万人口城市

20-50万人口城市

10-20万人口城市

看台座位数设计

4000-10000座

4000-6000座

2000-4000座

2000-3000座


注:当在特定条件下,达不到规定指标下限时,应利用规划和建筑手段来满足场馆 再使用安全、疏散、停车等方面的要求

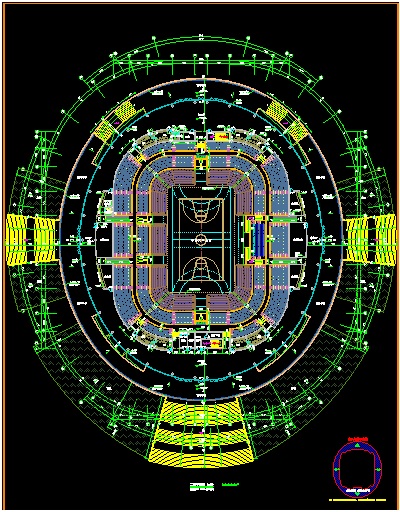

二、体育馆整体平面形状

体育馆整体平面形状比较常见的有长方形、正方形、圆形、椭圆形,也有多角形、 其他不规则形状(如花瓣形、三角形等)。最常见的是长方形和椭圆形

1)长方形平面:长方形平面的优点是外形简洁、结构简单,场地纵向两侧看台视 线好、容量大、基本能按最佳视线位置安排座席,适用于看台边线为长方形,场地纵轴两侧或一侧为主看台的中小型馆。



2)圆形、椭圆形平面:主要适用于大中型体育馆。

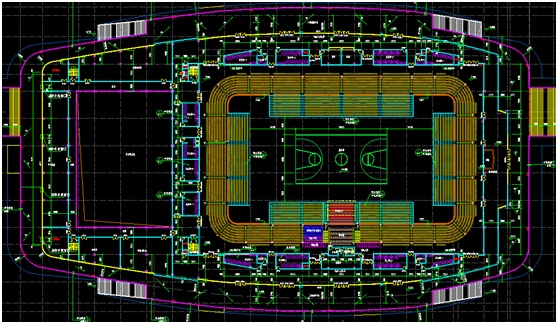

示图如下:


三、看台视线设计

1)视角:观众视线与视平线之间的夹角,分为水平视角和垂直视角两种。 最佳视角是确保视线质量的重要因素。一般来说视角高度角不宜超过45度,最低不宜低于5度。水平方位角由于体育馆比赛 场地是长方形,从观众入席实测记录表明,座席视距大小,高角度的大小(楼厢高度角较堂厢高度视觉质量差)是影响观 众座席视觉质量的主要因素。

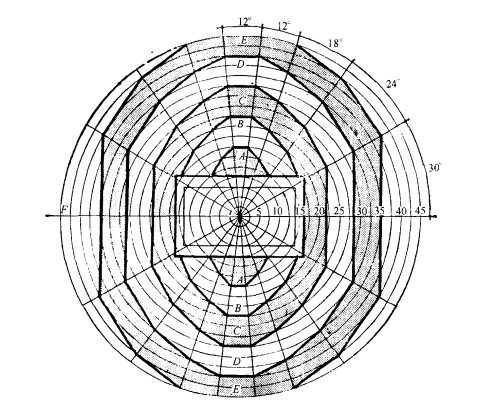

视觉质量分区图形


分区

A

B

C

D

E

F

视觉质量

很好

良好

满意

可以

较差

不好

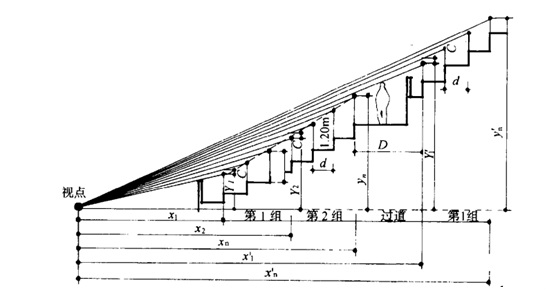

2)视线:由观众眼睛至场地设计视点的连线。看台有可变性、观众视线 无遮挡、观众视觉质量好,优良视线座席应占90%以上。

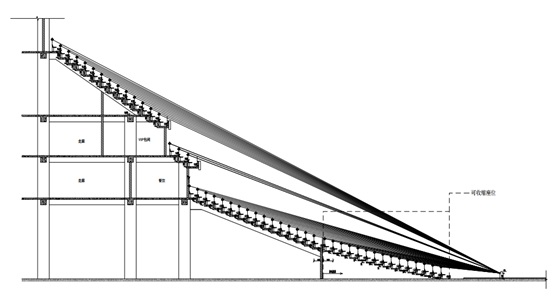

视线计算公式:

3)视距:由观众眼睛到比赛场地中被观察物体的距离。视距过远视觉的清 晰度差,视距近清晰度好,因此,球类体育馆最大视距一般不宜大于45m,最小视距不低于3m。

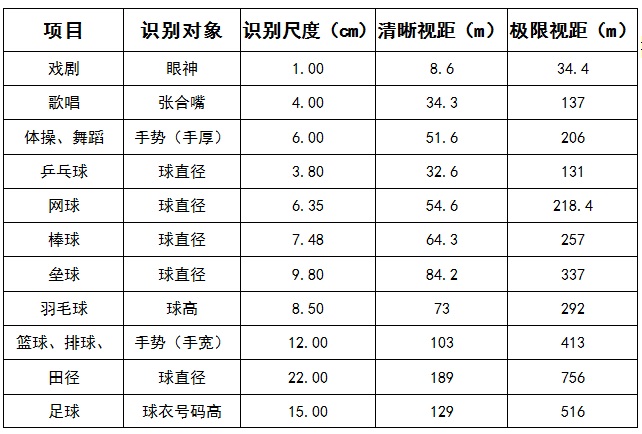

各赛类项目视距如下图:


四、体育馆看台座椅的设计与选择

(1)看台功能分类:


等级

主席台

包厢

记者席

评论员席

运动员席

一般观众席

残疾观众席

特级


甲级


乙级

                        兼用


丙级

                                 兼用



注:1、残疾观众(轮椅)席位数可按观众席位总数的2‰计算。位置应方 便残疾观众入席及疏散;2、贵宾包厢面积每间不宜小于2m*3m.


(2)观众席位常规选择:



主席台

记者席

评论员席

运动员席

一般观众

特级

移动扶手软椅

                          有背硬椅

有背硬椅

甲级

移动软椅

有背硬椅或无背方凳

乙级

有背软椅

无背方凳或无背条凳

丙级

有背硬椅



(3)观众席最小尺寸


规格

席位种类

无背条凳

无背方凳

有背硬椅

有背软椅

活动软椅

扶手软椅

座宽(中心距)mm

420

450

480

500

550

600

层宽mm

720

750

800

850

1000

1200


注:1 记者席占2座2排,前排放工作台;

      2 评论员席占3座2排,前排工作台;

      3 看台排距指净距,如首末排遇栏杆或靠背后倾又影响应适当加大;

      4 一般观众座椅高度不宜小于0.35m,且不应超过0.55m;

     5 座椅应安装牢固,并便于看台清扫,室外座椅还应防止座椅面积水。


(4)座椅选择实例:

     1)普通观众席固定固定座椅。

     A.普通观众席座椅占据大部分席位,视造价不同, 可选用平装、侧装、立装。

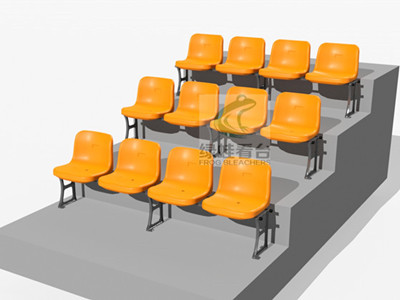

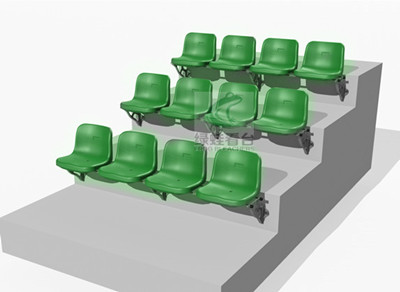

          下面2图分别为侧装座椅和立装座椅实例


     B.普通观众席固定座椅的材质选择:一般最常用的 是中空吹塑椅,也有注塑椅,玻璃钢基本已经被淘汰。

     C.一体椅和翻板椅。固定座椅视造价情况,可选用 一体椅或翻板椅。翻板椅一般价格是一体椅的价格3-4倍。

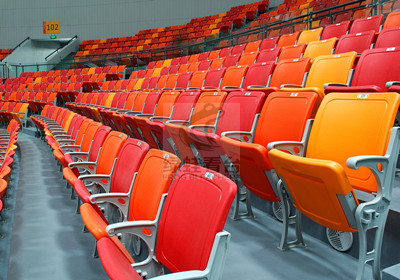

          下图为体育馆固定观众席翻板椅实例:


  2)普通观众席活动看台。场地的多功能使用使得活动看台比较受亲 睐。

     A.按驱动方式分,可选择电动伸缩看台、手动伸缩 看台;

     B.座椅的安装方式分为前置式和后置式,一般后置 式造价比较高;

     C.按座椅的材质分为注塑椅、吹塑椅、软包椅。

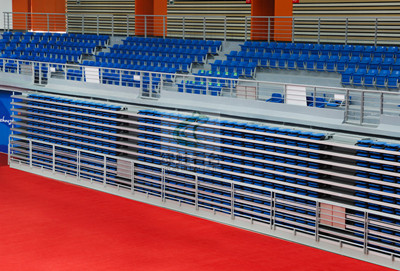

          下面为体育馆活动看台实例


3)主席台桌椅

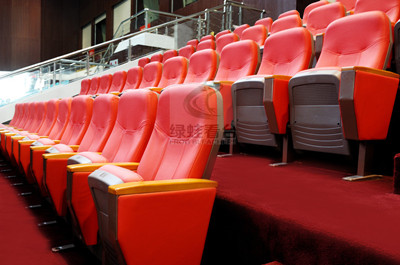

      一般采用软包椅。下图为体育馆主席台实例。


6、看台设计安全消防要求

     活动看台设计和座席布局的要点:首先要方便观众的入场和出场,过道的布置和尺寸应满足消 防安全疏散需要,尽可能的使场馆土地最大化利用。观众席纵向走道之间的连续座位数目 ,室内每排不宜超过26个,当仅 有一侧走道时,座位数目应当减半。

看台的护栏高度应符合下列要求:

1、栏杆高度不应低于0.9m,再看台后部危险性较大处严禁低于1.1m

2、栏杆形式不应遮挡观众视线并保障观众安全

3、横向过道两侧至少一侧应设护栏

4、当看台坡度较大、前后排高度差超过0.5m时,其纵向国道上应加设栏杆扶手;采用无靠座椅时不宜超过10排,超过 时必须增设横向过道。
