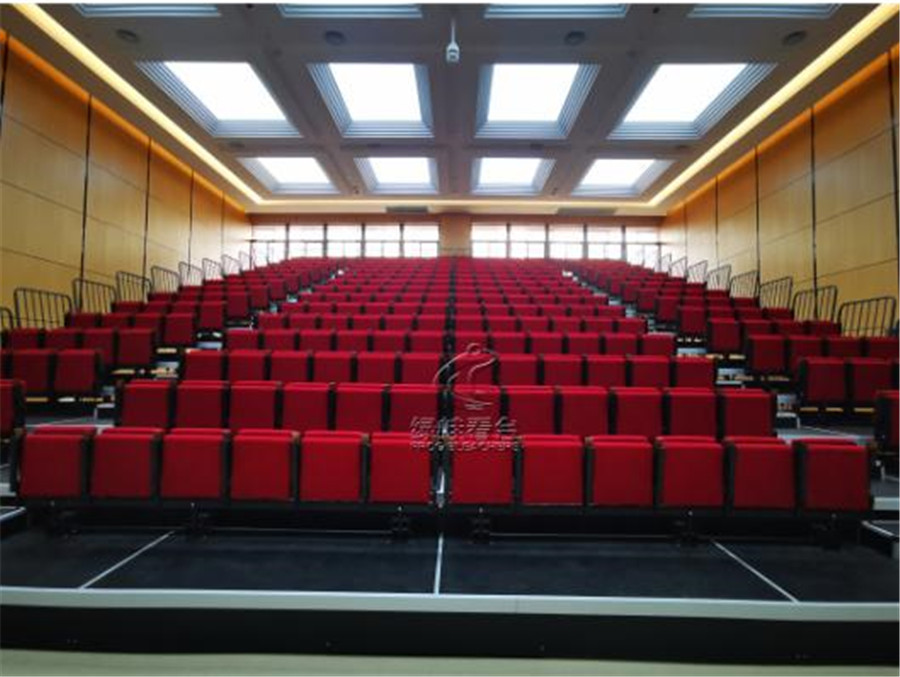

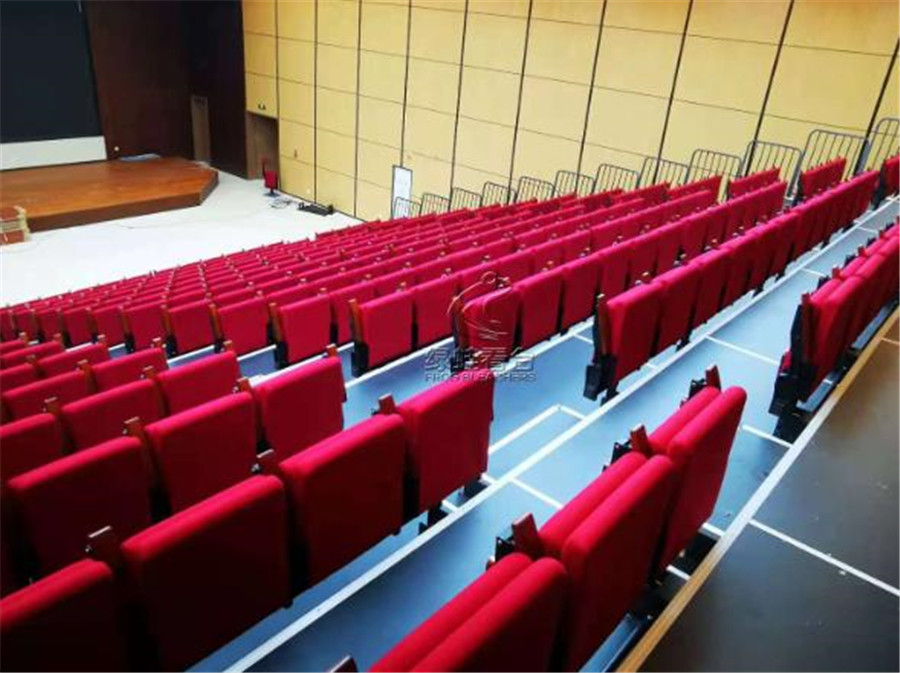

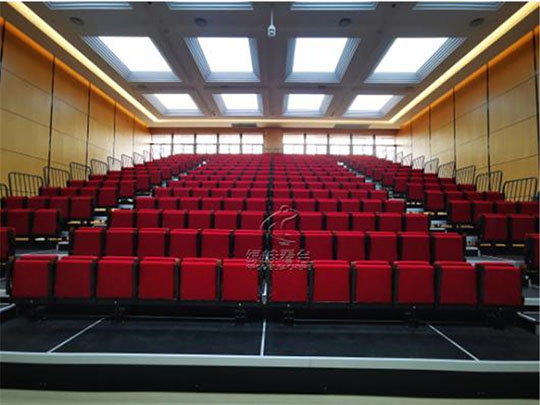

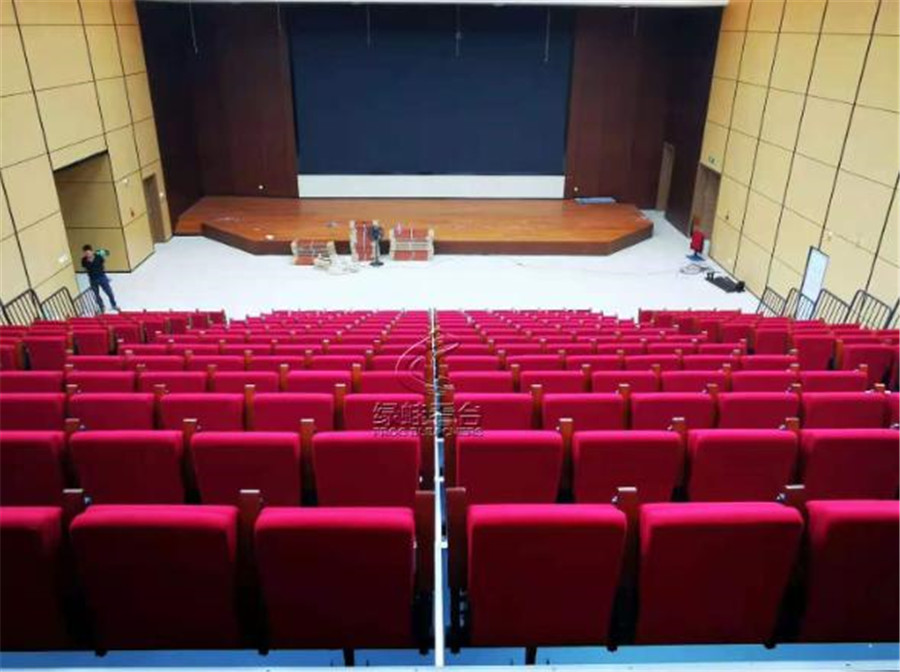

电动伸缩看台-后置式气辅座椅



核心参数:



品牌

绿蛙

可否定做

可以定做

可否移动

伸缩不移动

可否折叠

不折叠

框架材质

钢木

适用场合

体育馆

有无扶手

颜色

可选

单个尺寸

440*440*780

座椅材质

高密度冷发泡PU定型海绵

可售卖地

全国

型号

FS-TSC-8

最小起订量

50

体积

-

重量

27KG/位



详细说明



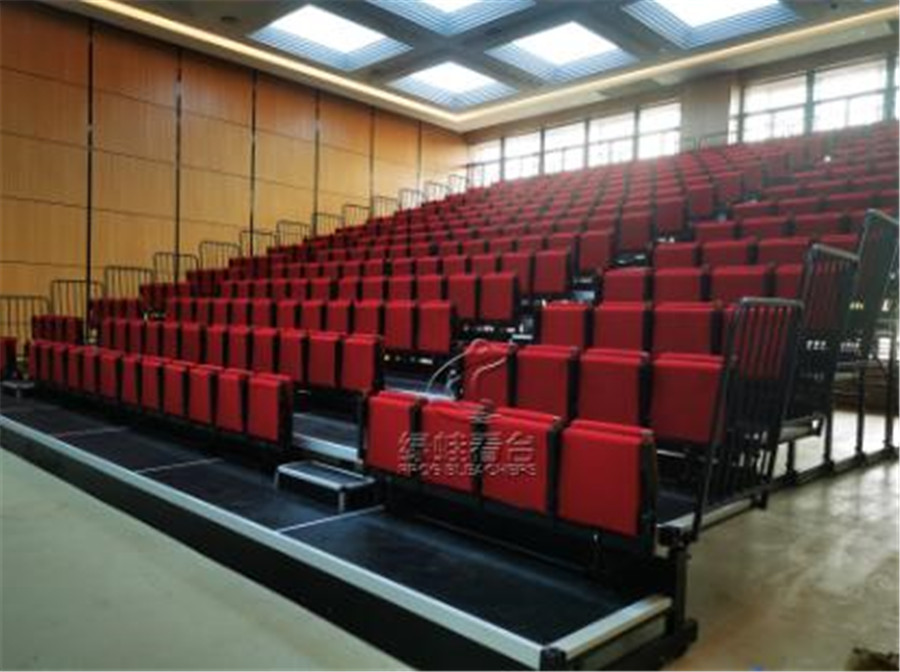

1.伸缩看台简介

伸缩看台也称为活动看台,活动看台的称呼是相对于固定看台而来,伸缩看台拉伸成台阶形时,看台上的座椅供观众舒适地欣赏节目,收缩成匣子状(似抽屉)时则占用很少的空间,让出场地以安排他用。伸缩看台可充分利用室内的有限面积,满足不同功能情况下的多座位要求。伸缩看台广泛应用于体育馆、会议室、示教室、演播厅、多功能厅等。

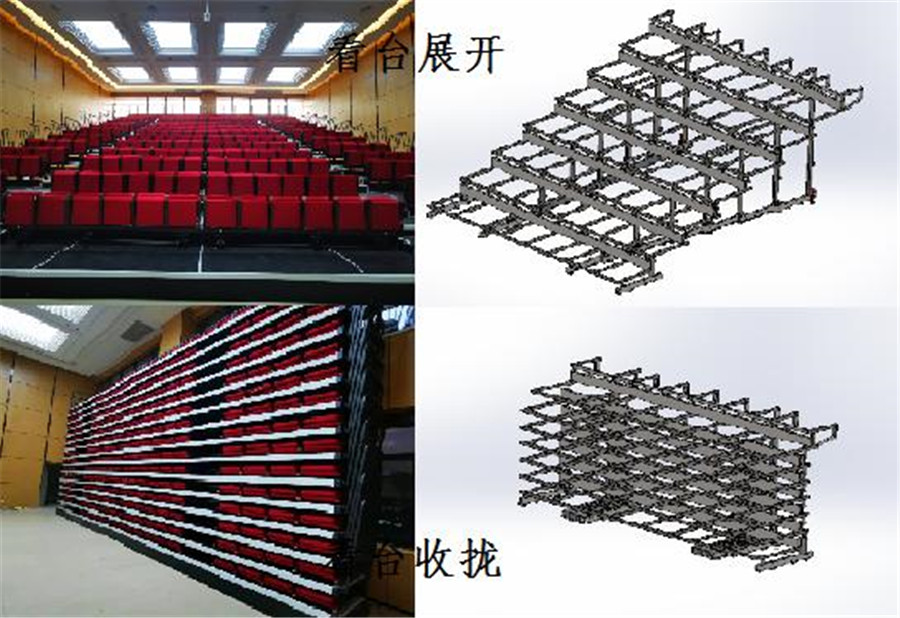

2.看台伸缩原理

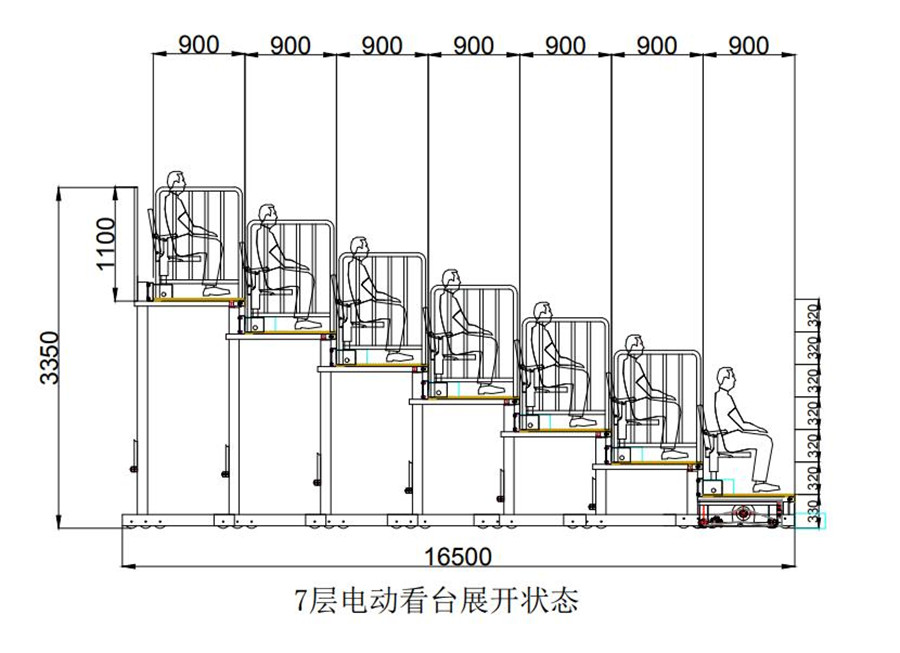

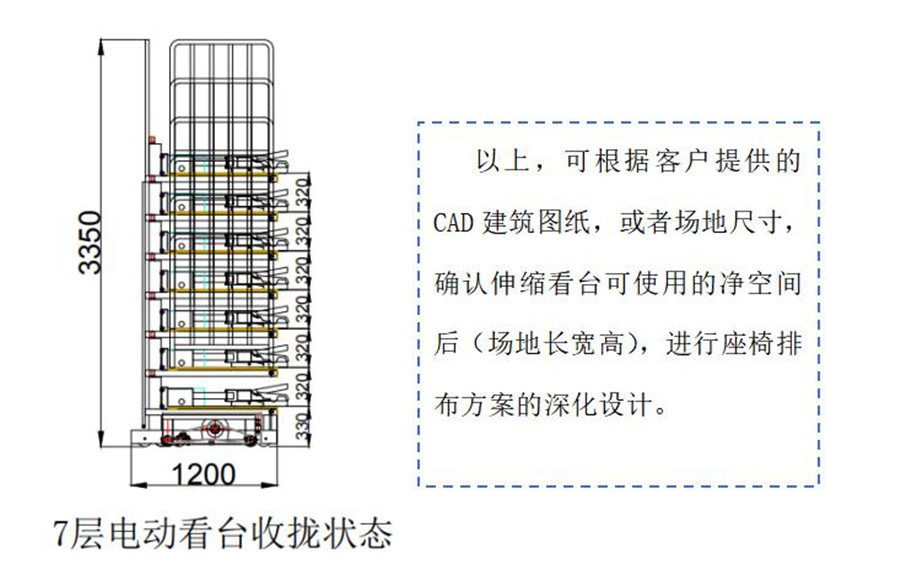

3、尺寸图(以七层为示例)







4、看台部件图







5、详细参数

一)、骨架:

1)伸缩看台整体骨架由Q235A钢制作部件通过螺栓组装而成,钢材的屈服强度、抗拉强度及伸长率须符合国家标准。

2)看台整体为垂直支撑结构。看台层宽900mm,尾层宽900mm;首层高330mm,其他300mm。伸缩看台为定制产品,可根据实际场地和客户需求,略微调整尺寸。

3)看台立柱采用100mm*50mm*2mm钢型材,通过焊接将底部行走轮与上端支撑臂连接在一起。立柱支撑臂一侧焊有厚度不小于6mm的连接钢片与看台的后横梁连接在一起,后横梁为180mm*50mm*3.0mmC形梁,通过C形梁的上下孔位,每隔不大于600mm距离上装悬臂梁,悬臂梁采用50mm*50mm*2.0mm钢型材,为保证看台骨架对踏板的承托性能,悬臂梁与悬臂梁之间的最大中心间距S≤600mm

4)前端与前横梁相连接,前横梁采用50mm*2.0mm碳素结构钢型材。每两个立柱之间后部加一个三角支撑架,确保看台在横向受冲击时,不会摆动,三角支撑管采用40mm*20mm*2.0mm钢型材。

5)看台力学性能:伸缩看台整体架构应具备较高的、安全的力学性能,台面的承载需满足观众落座的安全要求,并且在观众落座后,横向具有较强的稳定性。台面静载荷应能承受6KN/㎡的载荷30分钟,卸载后无明显变形,无损坏。看台展开后,在静载试验基础上,在正向及侧向分别施加静载360N的水平拉力均布载荷,持续5 min,看台位移量小于活动看台长度的1/200,且不得倾翻。

6)看台床架结构的下部行走机构(走轮架)需带纠偏卡槽,床架结构中每排行走脚轮部分应有自动锁定装置,以保证伸缩看台顺序展开及收合,且展开后不会出现意外收合情况。看台床架结构的下部行走机构(走轮架)由3mm钢板折弯成“几”字形,走轮架一侧折成凹型卡槽,另一侧折边必须安装数量不少于5个的可转动的塑胶轮,塑胶轮与相邻的走轮架凹型卡槽咬合,保证看台在伸缩过程中流畅自如。整体安装要求在2000次展开和收拢后,伸缩轨道仍具有适用性。走轮架截面示意图:







不接受走轮架采用矩形管材掏孔安装脚轮的结构。

7)伸缩看台首层用1.2mm钢板封闭,钢板必须平装并垂直于地面,不能设计有任何凹凸曲面,确保整体美观大方。

8)伸缩看台的所有金属部分须做防腐、防锈的静电喷涂处理。看台部件的漆膜在经受400mm高度冲击后,应无剥落、裂纹、皱纹。



看台骨架实物图:





二)、踏板

伸缩看台踏板采用17mm九层防滑胶合板。板材经过严格烘干处理水分6%-8%,膜纸采用棕色膜纸120g,保证产品无翘曲变形,遇水开裂分层,使用时起皮等现象。踏板的背面具有防火层,正面除有防火层外还具有防滑层,防滑层为典雅六角形防滑花色的聚氨树酯,压于木板表面,无须铺设其他防滑垫,便于清洁。

踏板具有良好的防水性能,2小时吸水厚度膨胀率应该不高于1%。踏板需具有良好的承载性能,其静曲强度不小于44MPa,弹性模量不小于6000Mpa。踏板通过螺钉安装于看台的钢骨架上,在使用过程中踏板不易与钢骨架分离,踏板板面的握螺钉力不小于2400N。



三)、脚轮

每层走轮架下安装不少于3个脚轮。脚轮直径125mm,轮辐为B=32mm,内层采用双滚珠轴承,由高科技聚氨酯胶条用机械锁扣式注射于聚烯烃轮芯,具有高弹性、高耐磨、耐油脂、耐温度在-43℃至85℃之间,脚轮美观且滑行时噪音非常小,适合看台长距离移动使用。脚轮接触地面部分材料为高韧性耐磨聚氨酯层,能承受巨力且不磨损地板、并不伤害地板。看台脚轮在行走的过程中不易走偏,依据GB/T14678-2011标准,其衡量转向性能的转向抵抗系数应不大于0.1。另外脚轮除了行走的功能,在静止状态下,还承担看台结构及观众的重量,要求脚轮具备抗静压性能。依据 GB/T14678-2011标准,脚轮在抗静压能力试验后,应保持如下性能:转动部件转动灵活,无卡滞及松脱现象,轮轴不发生转动,也无影响车轮转动的变形。





四)、装饰部分

1)看台每层的外边缘采用铝合金包边,使得看台整体床架美观大方。铝合金包边型材采用6063T5型材,力学性能,抗拉强度≥160、规定非比例延伸强度≥110,断后伸长率≥8%。硬度,维氏≥58、韦氏≥8。铝合金装饰条截面尺寸=L35mm*80mm,铝合金装饰条不需要搭配任何其他塑料件,并带防滑纹路。

2)铝合金包边的角采用规格为长70mm×宽70mm×高85mm的注塑件护角,可以无缝贴合看台,可以有效防止观众在不小心碰撞看台时发生的伤害。





五)、护栏

伸缩看台床架侧边无切角部分安装伸缩型安全应护栏在伸缩的过程中护栏无需插拔,护栏的表面采用喷塑处理。看台的两侧每层床架侧边安装有斜护栏,护栏的高度为1100MM,看台的后侧装有垂直护栏,护栏的高度为1100MM,两侧的护栏和后侧的护栏包围起来两者之间的空隙不超100MM,护栏采用钢结构,表面外框采用30mm×30mm家具管弯曲成矩形框,护栏直角部分做圆弧处理。护栏框内嵌垂直部位采用焊接连接,内嵌垂直杆件采用直径19mm家具管,杆件净距也不应大于100mm。侧护栏带有斜角使得每一层的护栏处于不同立面上,看台伸展缩时,不同层护栏不会互相碰撞,护栏无需插拔。侧护栏与床架连接是由三个螺栓连接,保证护栏能够实现横向冲击不出现断裂,不出现变形。各护栏的水平静载荷应能达到:加载60Kg/㎡30秒,卸载后无明显永久变形。护栏的垂直静载荷应能达到:加载100Kg/㎡1分钟,卸载后无明显永久变形。



)、座椅

活动看台座椅采用翻版包棉椅,后置式安装。座椅通过专用工具手工整排翻动,翻动过程灵活、轻巧。

座椅外形尺寸:宽440mm×深440mm×高780mm,允许正负偏离5mm。

   座绵:采用进口高密度环保聚氨酯定型海绵原料,冷固发泡一体成型的优质海绵。海绵密度达65±5kg/m3,硬度达60±5度

   背绵:采用进口高密度环保聚氨酯定型海绵原料,冷固发泡一体成型的优质海绵。海绵密度达55±5kg/m3,硬度达40±5度

   站脚:座椅通过专用工具手工/电动整排翻动,翻动过程灵活、轻巧。

   扶手:采用优质进口原木,外涂聚氨漆精工制作,美观大方。







八)、伸缩看台踏步

    看台上需留出纵向疏散通道,通道应符合疏散要求。每层通道处, 安装一级踏步箱体,箱体采用 17mm 防滑舞台板,外形尺寸:1000mm×300mm×150mm,踏步外露的边均采用铝合金材料包边,外露的角用注塑护角包围,确保踏步箱体美观大方安全。





6、座椅颜色选择

 以下为常规颜色,可以按客户要求的颜色定制。
