辛辛那提大学体育场西看台翻新案例

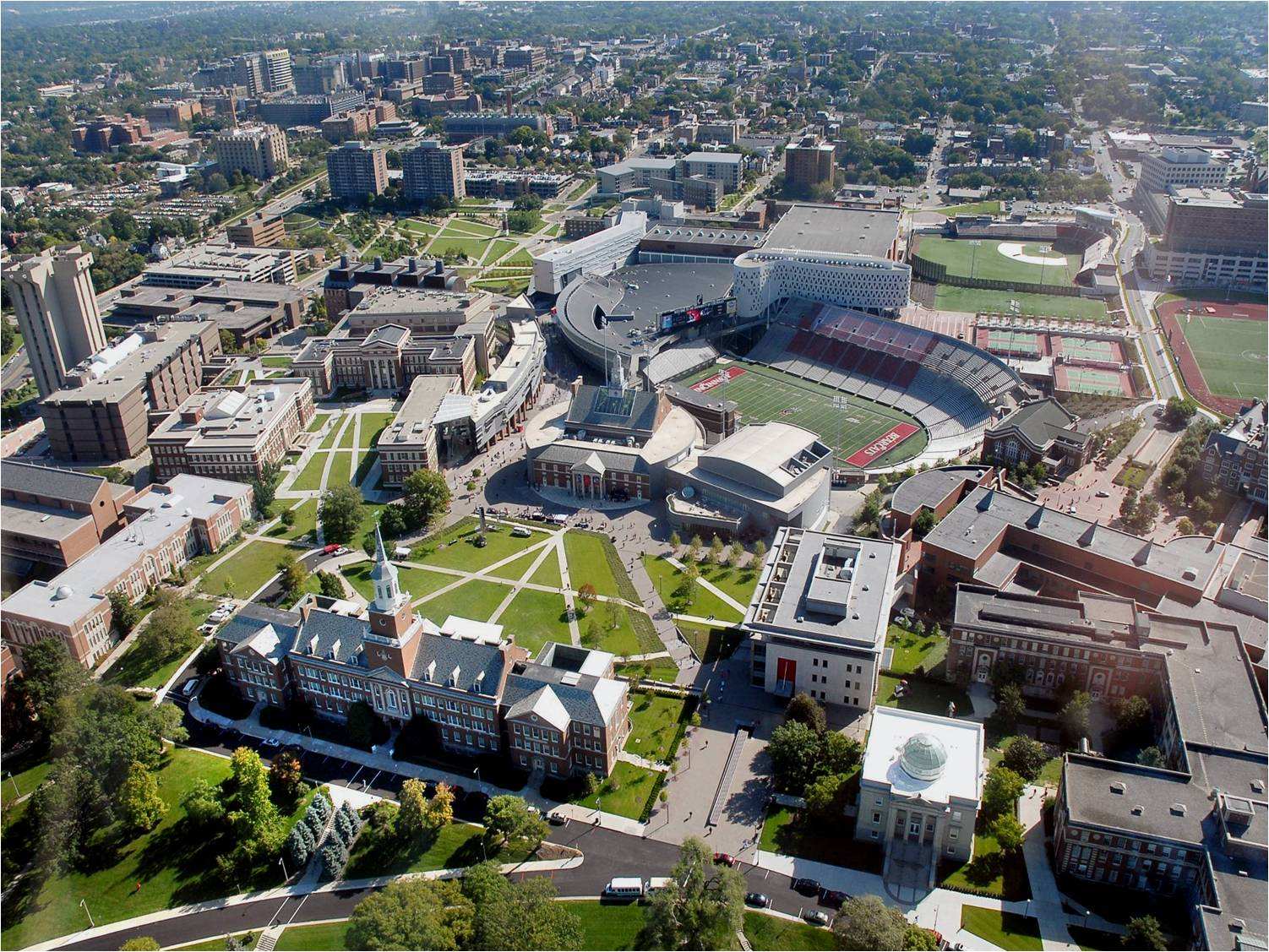

辛辛那提大学的尼普特体育场是是辛辛那提大学熊狸队的主场，不仅仅只是每年举办6场足球比赛，在非比赛日也作为一个校园绿色空间全年对学生开放。最初建于1924年，并于1992年进行了最后一次升级，尼普特体育场急需进行重大翻新以增加其座位数量，如同很多大学体育场近年来所做的，打造更多的创收空间并提升观众体验。

这次耗资8,600万美元对尼普特体育场进行了扩建，扩建内容包括一个面积为115,000ft.2（10,680㎡）、130yd.（119m）长的西看台，设有商务座席、豪华包间、新闻记者席、一个连接到相邻的坦格曼大学中心（TUC）的人行桥、一个从原有的东看台座位区悬挑出来的抬高的行人大厅以及一个带有地下卫生间和租借场地的平台。

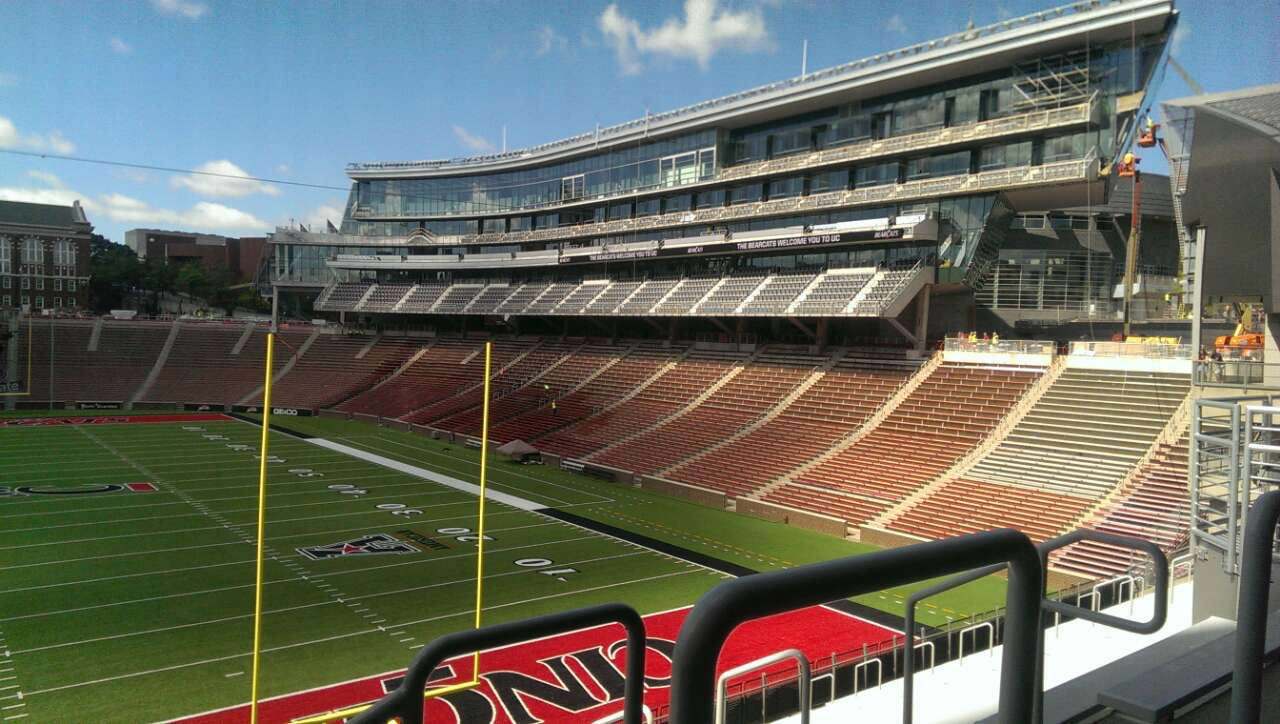

这次翻新的标志性元素就是西看台，高出下方场地120ft.（36m），席卷了西侧碗状座位区的上方，该建筑的动感造型定义了体育场的边界，带有大型玻璃面板的玻璃幕墙使得结构一目了然，展示了高效的X形支撑结构框架，也使得这栋建筑带有很高的识别性。

西看台的造型和设计主要是要解决几个具有挑战性的场地限制问题，包括和坦格曼大学中心（TUC）靠得很近，要容纳一个繁忙的装货码头以及一条消防车道，还要避开建筑下方的一条大学主要综合管廊。由于要提升观众的观赛体验，设计师们很快就意识到不太可能将西看台布置在广场上方，并且采用传统的竖向布置格局，还能为新建的豪华包间和商务座席提供最优的视角。具有创造性的解决方案是将靠近场地侧的柱在竖向倾斜10°，将1层之上后排的柱在竖向倾斜18°。内部的4层超级斜撑可以为建筑的上部提供侧向支撑。

大部分的主结构框架是钢结构的，但是体育场地面层是外露的现浇混凝土结构，需要将很大的内力直接传递到混凝土墙体上。钢柱嵌固在混凝土中可以直接传递荷载，上两层的L形预制座椅需要钢结构加工商与混凝土预制商直接沟通支点问题。但是可能其他任何部位都没有像玻璃幕墙一样具有如此多需要协调的挑战。这种独一无二的玻璃幕墙是在结构框架安装后完成的一个设计-建造单元，结构设计团队就玻璃连接方法的选择以及沿结构框架的布置位置对幕墙承包商进行了指导，最终形成了一个对角的平行四边形的玻璃和金属板墙面，巩固了建筑在校园内可与其他标志性结构相抗衡的地位。

鉴于该建筑倾斜的几何造型，有必要对钢框架进行三维建模来确定各构件之间是否匹配。直至三维建模开始，才完全认识到节点有多复杂。周边的X形框架在三个方向上都是倾斜的，然而还必须为每层的楼面提供支撑。构件在理论节点上相交于同一块板上，传递较大的重力荷载和侧向荷载。使得细部构造更为复杂的是，沿着东侧外立面的钢梁从节点处向外悬挑，支承着2层的预制座席。还好，大部分在工厂加工的节点都可以很好地控制质量，采用摩擦型螺栓的超大孔可以允许进行额外的现场调整。
