周至县第三中学运动场看台座椅

一、 背景。

周至县第三中学始建于1958年，位于周至县东片经济、文化中心的终南镇，临西宝南线。学校人文积淀厚重，校风淳朴、教风严谨、学风浓厚，于2012年晋级为陕西省省级标准化高中，是莘莘学子求学成才的理想所在。 优质的办学质量 2010年学校先后获得了：全国百佳网校、市级文明校园、市级特色学校、市级绿色校园、市级科技创新先进单位、市级科普工作先进集体、市级五四红旗团委、市级教育收费规范学校、市级卫生示范学校、教育教学达标单位等荣誉称号。

本次采购由周至县教育局牵头，采购可拆卸拼装看台为周至县三中校运动会做准备。

二、看台介绍：
看台整体为可拆卸式的拼装钢结构看台，无需预埋件与地面连接。看台可以更换场地使用。

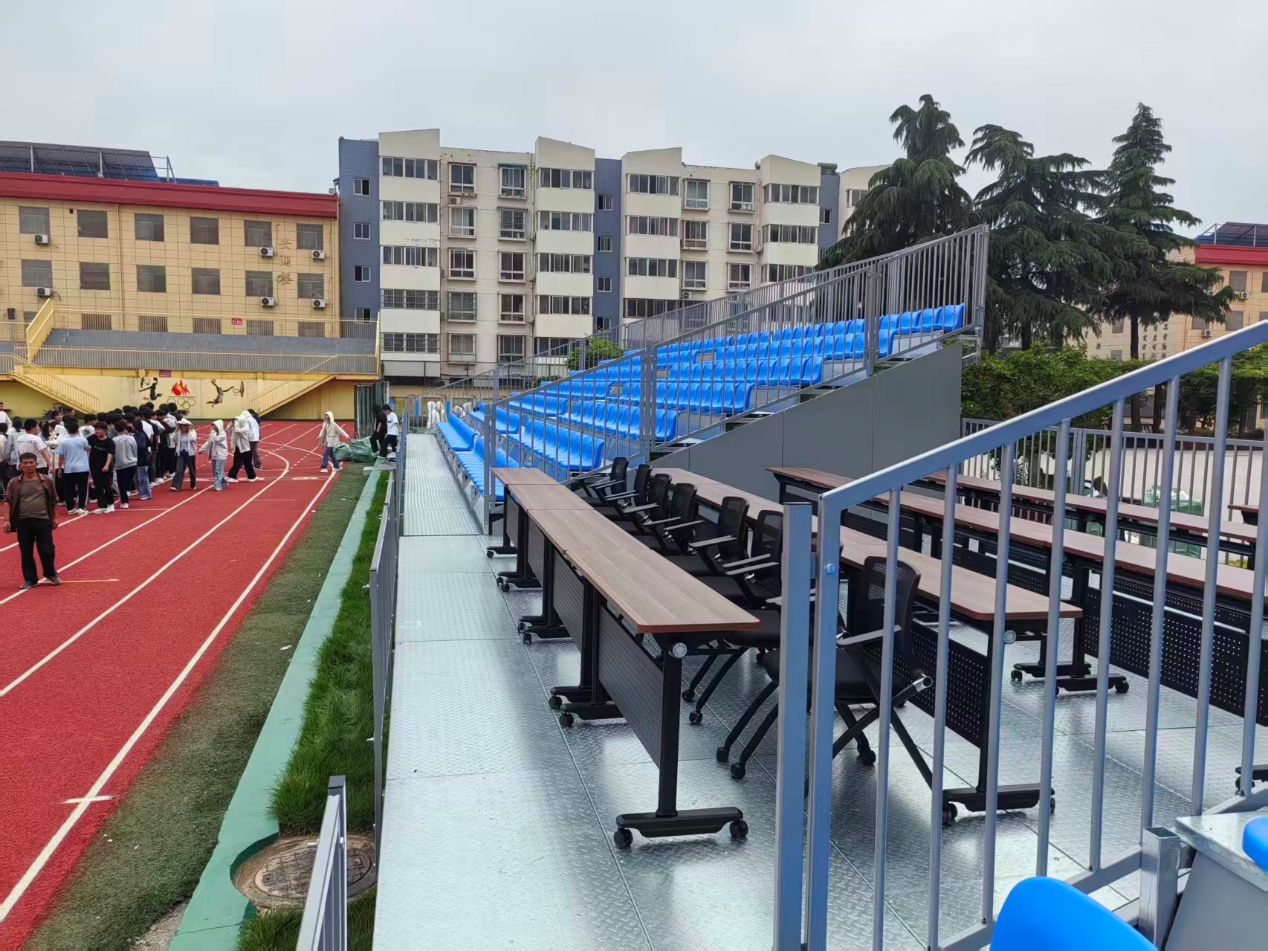

看台总长约56米，前后跨度约6.2米，可容纳观众数量为584位，看台上设置不少于4条疏散通道，通道宽度不小于1000mm。看台首层起高800mm（±10%），观众通过不少于4个登台阶梯进入看台。看台层宽800mm，尾层宽500mm，错层高300mm。看台中部设置主席台，主席台宽8米。
本看台整体采用快速拼装式看台(模块式安装)。整体看台分为两个系统：
1、看台支撑系统，看台支撑系统采用目前国际通用雷亚架结构，受力均匀稳固，通过插销圆盘扣锁紧，确保立柱始终处于稳固的垂直支撑状态。立柱下端安装可调节螺杆支撑盘，当地面不平时可调节支撑柱至目标水平状态。立柱上端支撑看台的斜梁架。
2、平台系统，平台由斜式大梁、踏板平面、看台前封板组成，斜式大梁采用三角结构，更加稳固。承重踏板为模块式设计，面板采用不小于2.5mm花纹钢板, 下方不少于3根支架为轻钢≥40*40方管龙骨。踏板的两端为锁钩式设计。看台所有的支撑结构表面均热镀锌处理。

3、座椅为中靠背吹塑座椅。
三、生产安装过程

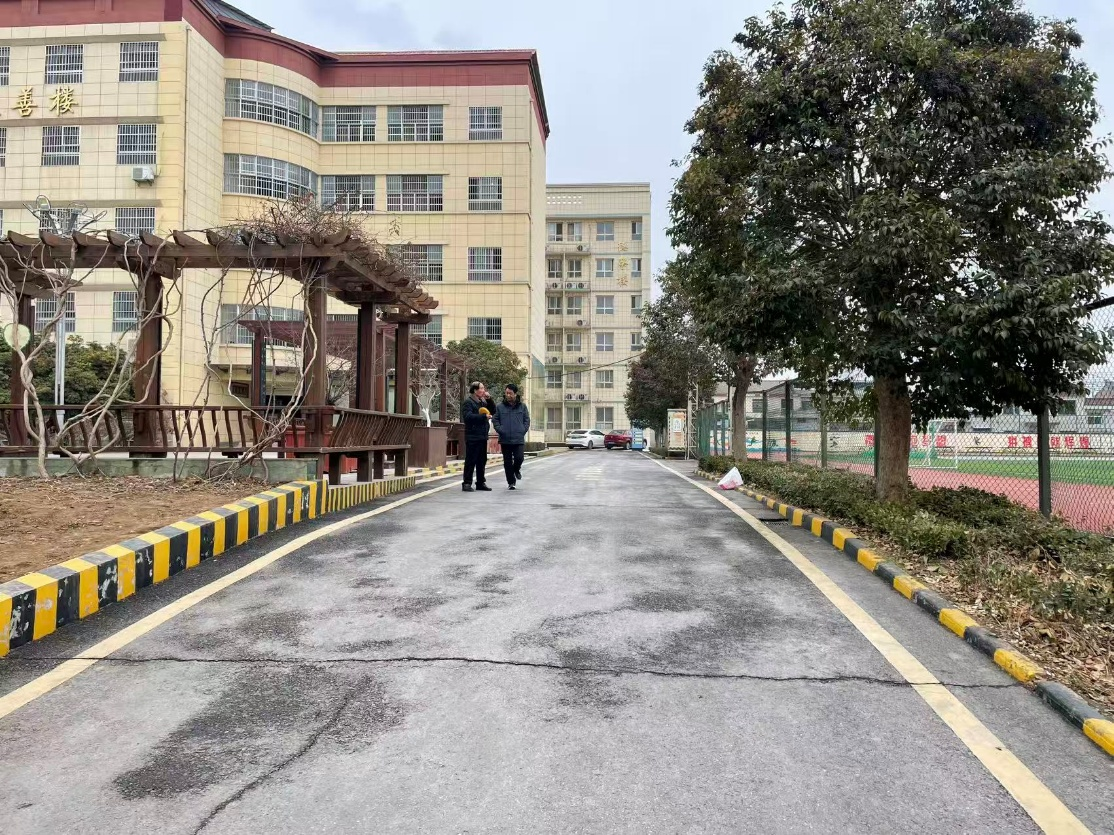

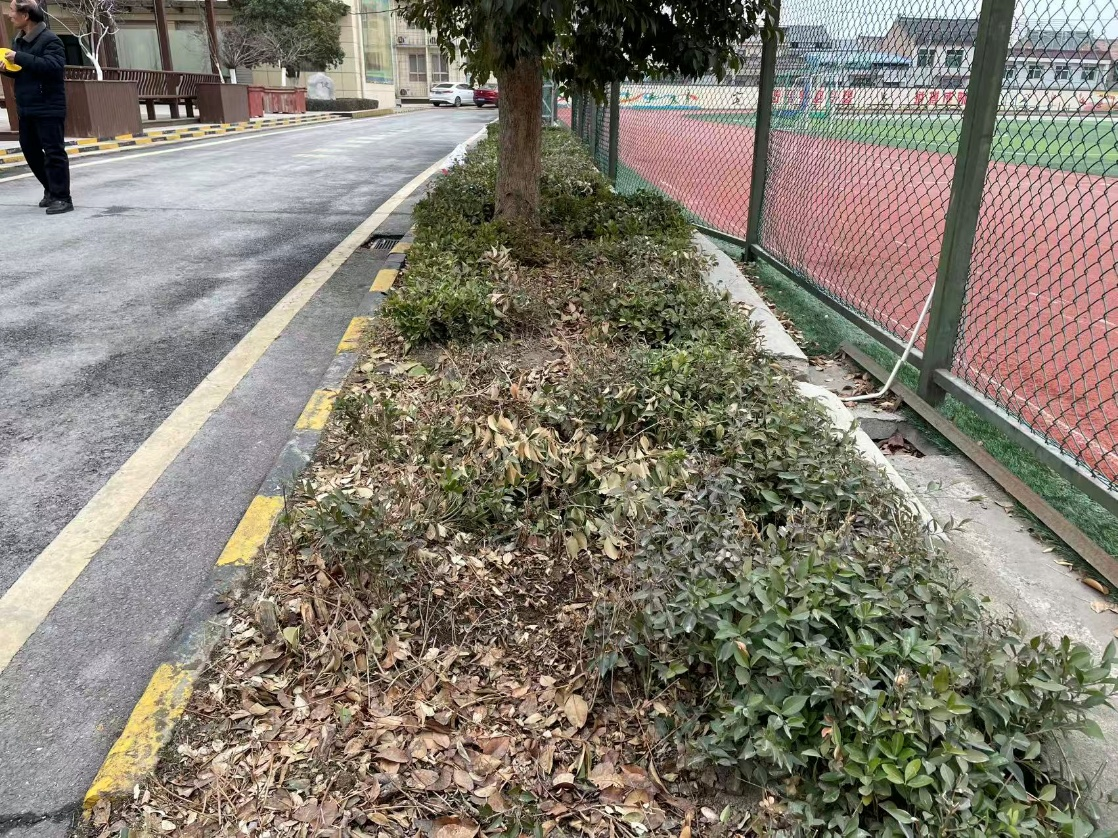

1、生产设计前现场测量

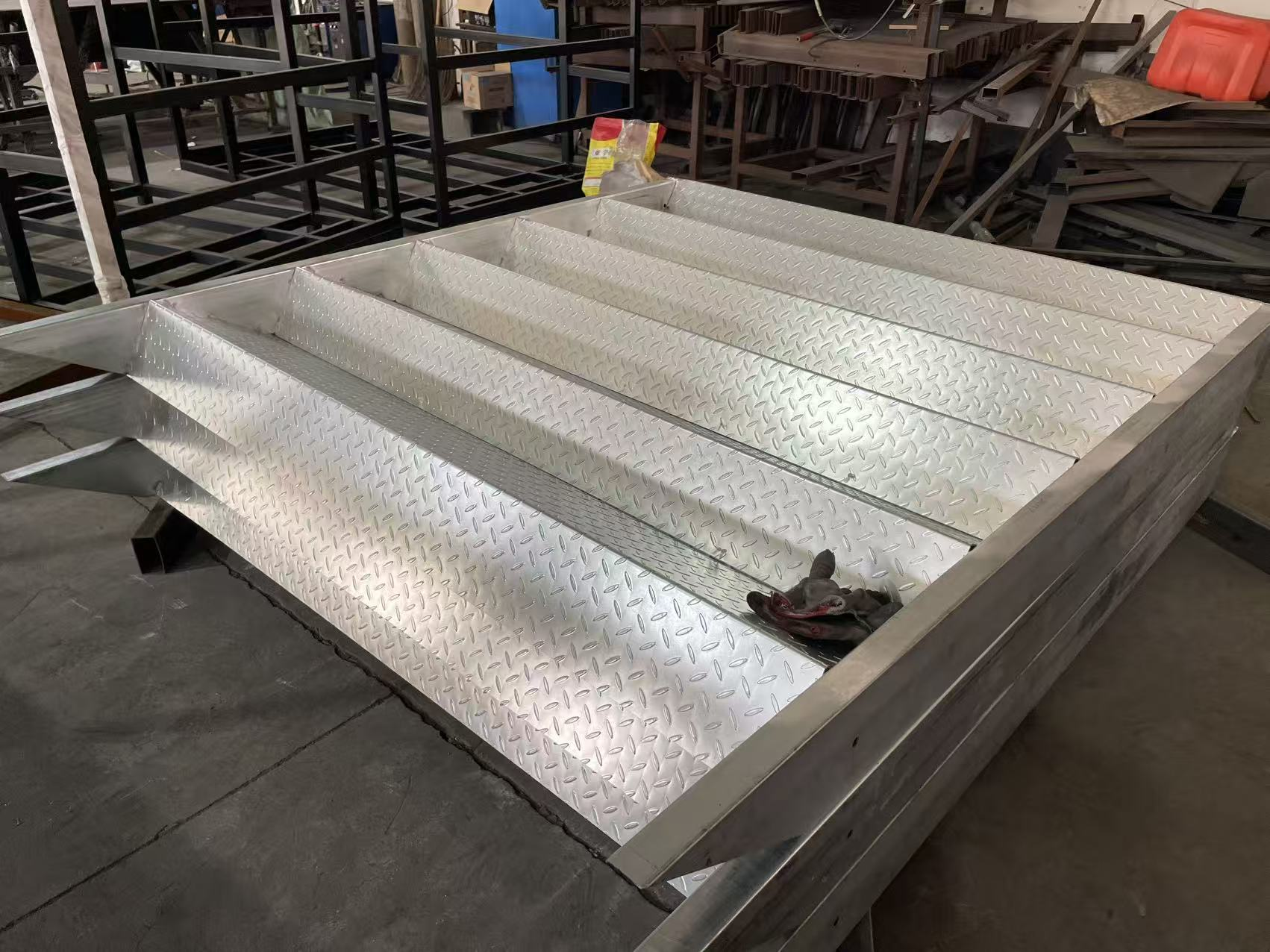

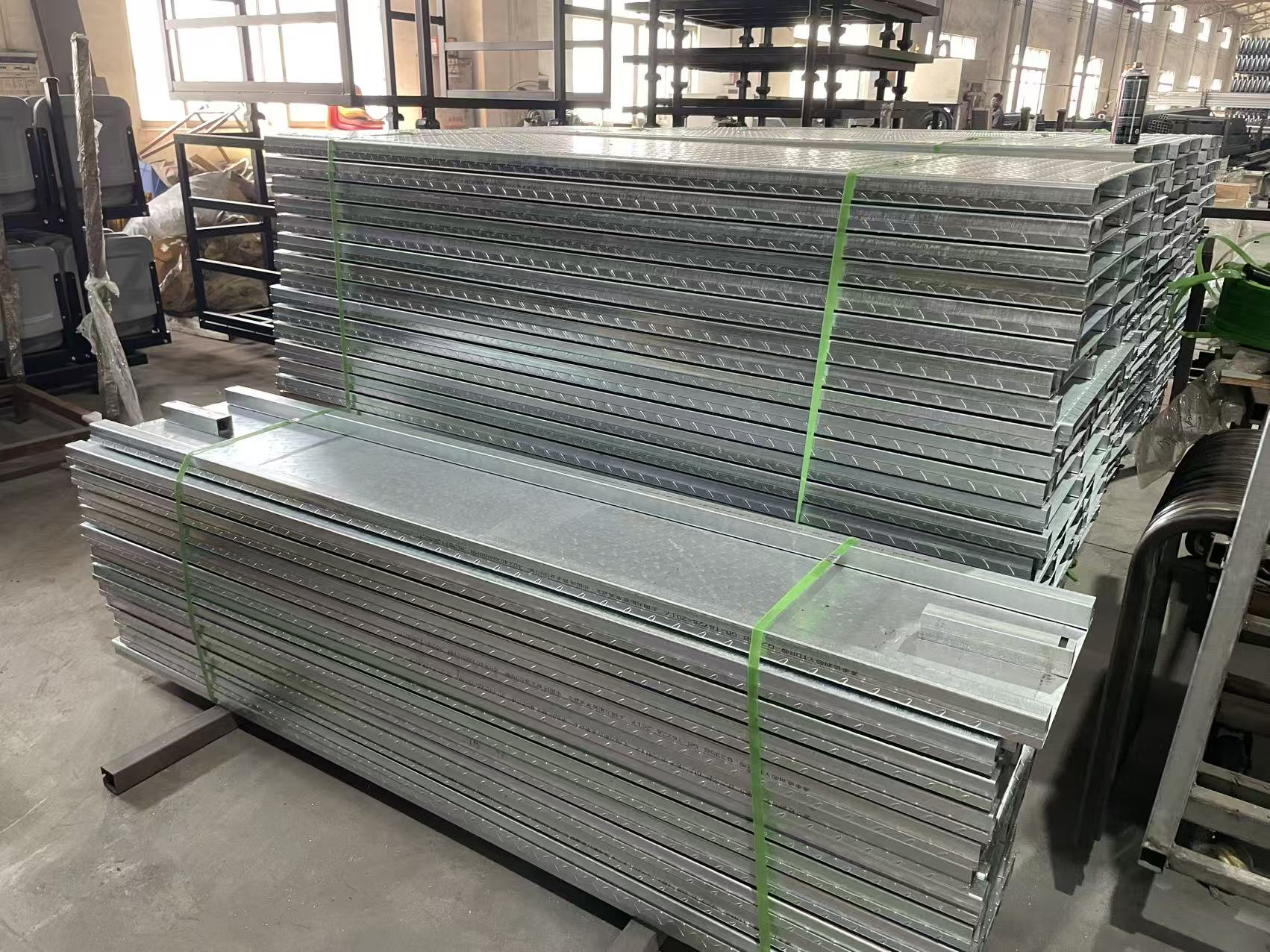

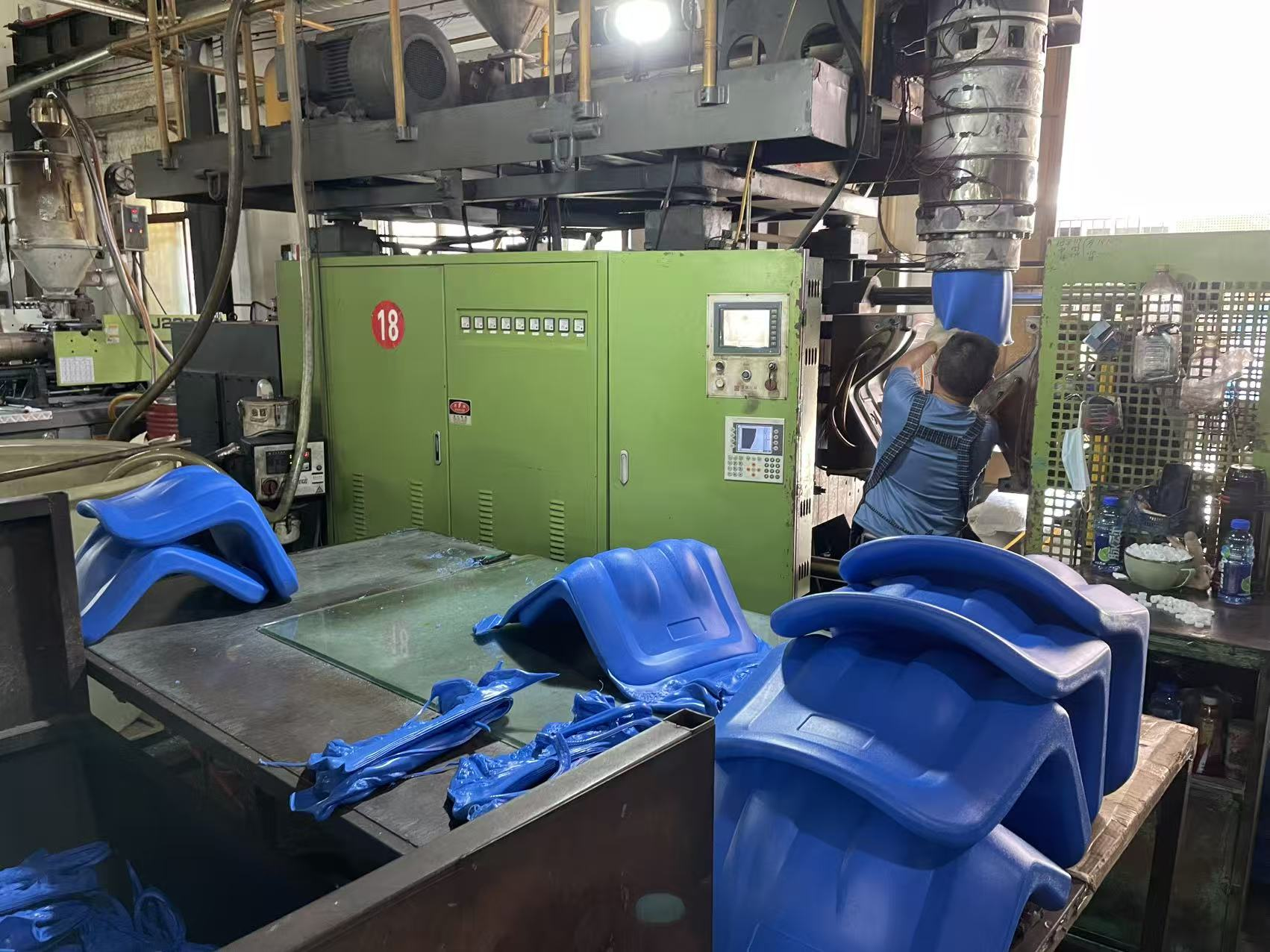

2、 生产过程图片

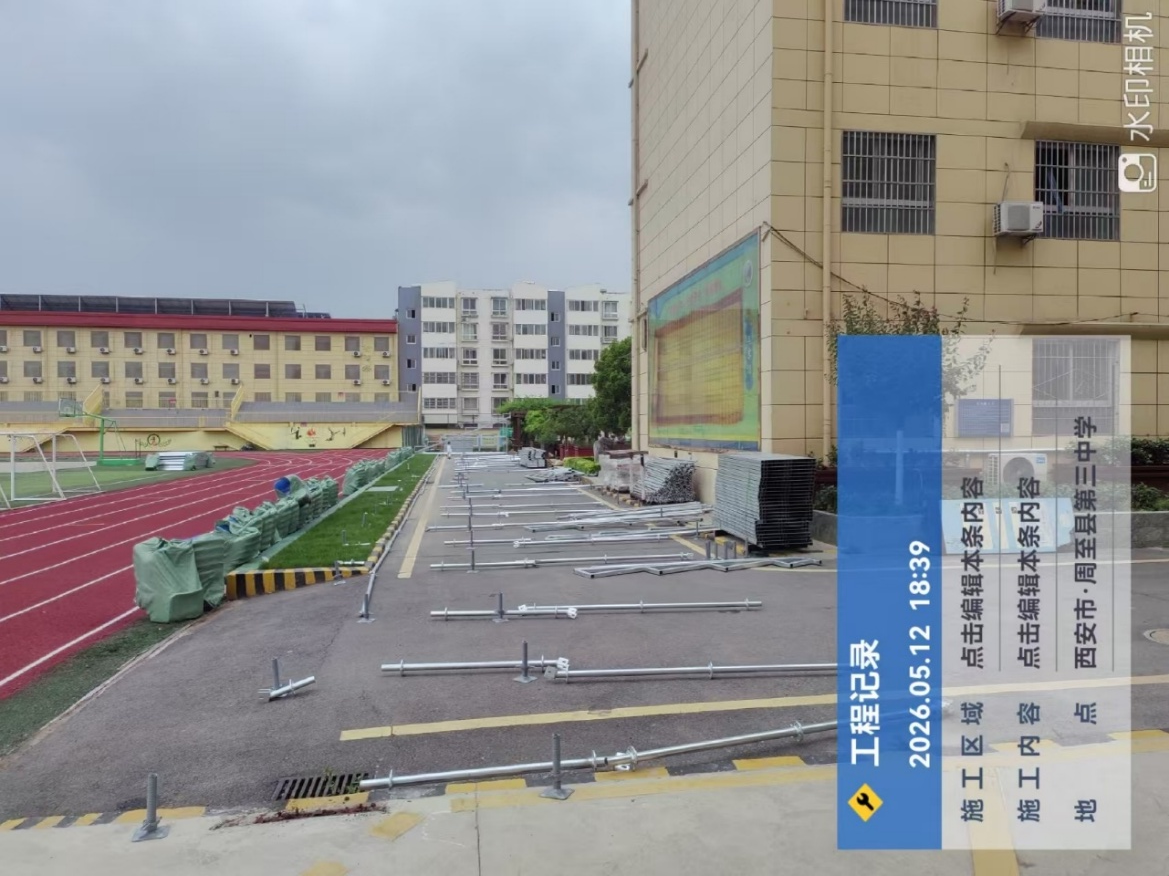

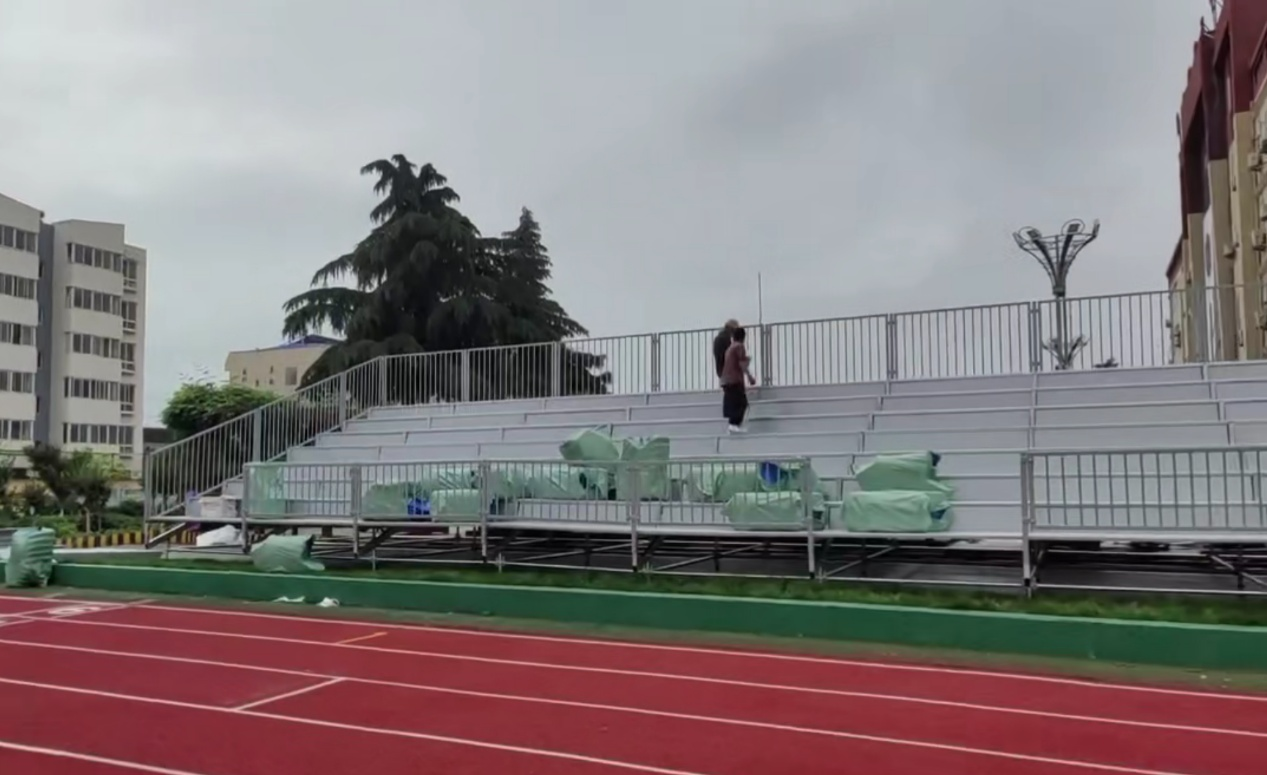

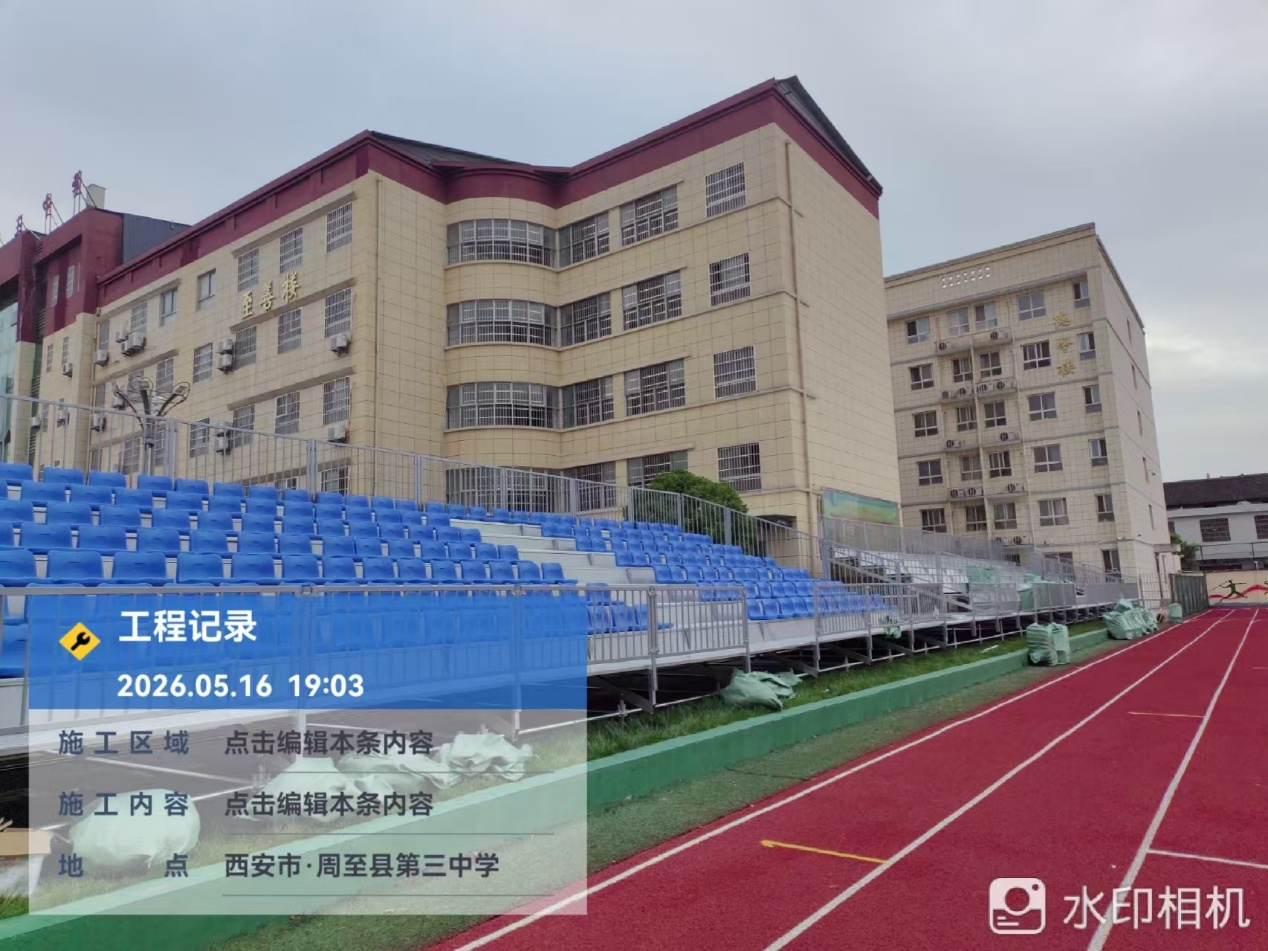

3、安装过程照片
